本次工程設計在35kV母線上通過降壓變壓器裝一套額定補償容量為
±8Mvar的ZRSVG型動態無功補償裝置，成套裝置可以實現-8Mvar（容性）—+8Mvar（感性）平滑連續的無功功率調節范圍。
根據要求，選用能容電力ZRSVG系列產品中的ZRSVG-C8.0/35規格，能滿足工況要求
2）穩定系統電壓（可設定）；
3）根據設定時間段自動切換補償目標；
4）動態補償額定輸出電流THD≤3%；
5）補償無功容量自動跟蹤電網變化；
6）動態補償響應時間≤5ms；
7）允許短時過載能力1.2倍；
8）完善的保護功能；
9）友好的人機界面；
10）靈活的通訊接口，可遠程監控設備運行，并記錄運行數據；
11）冷卻方式采用強迫風冷；
設備的制造、試驗和驗收除了滿足本技術協議的要求外，還符合下列國家標準或相應的IEC標準：
DL/T672-1999 《變電所電壓無功調節控制裝置訂貨技術條件》
DL/T597-1996 《低壓無功補償控制器訂貨技術條件》
GB11920-89 《電站電氣部分集中控制裝置通用技術條件》
GB 1207-1997 《電壓互感器》
SD 325-89 《電力系統電壓和無功電力技術導則》
SD205-1987 《高壓并聯電容器技術條件》。
DL442-91 《高壓并聯電容器單臺保護用熔斷器訂貨技術條件》。
GB50227-95 《高壓并聯電容器裝置設計規范》。
GB311.2～311.6-83 《高電壓試驗技術》。
GB11 024 《高電壓并聯電容器耐久性試驗》。
GB11025 《并聯電容器用內部熔絲和內部過壓力隔離器》。
ZBK48003 《并聯電容器電氣試驗規范》。
GB50227 《并聯電容器裝置設計規范》
GB3983.2-89 《高電壓并聯電容器》
JB7111-97 《高壓并聯電容器裝置》
DL/T604-1996 《高壓并聯電容器裝置定貨技術條件》
GB3983.2 《高壓并聯電容器》
GB5316 《串聯電抗器》
GB1985-89 《交流高壓隔離開關和接地開關》
JB 5346-1998 《串聯電抗器》
DL/T 462－1992《高壓并聯電容器用串聯電抗器訂貨技術條件》
DL/T653-1998 《高壓并聯電容器用放電線圈訂貨技術條件》
JB/T 3840-1985《并聯電容器單臺保護用高壓熔斷器》
DL/T620 《交流電氣裝置的過電壓保護和絕緣配合》
GB/T 11032-2000《交流無間隙金屬氧化物避雷器》
GB/T 11024.1-2001《放電器》
GB2900 《電工名詞術語》
GB3ll.1～6 《高壓輸變電設備的絕緣配合》
GB3ll.7 《高壓輸變電設備的絕緣配合使用導則》
GB 5582 《高壓電力設備外絕緣污穢等級》
GB11022 《高壓開關設備通用技術條件》
GB1985 《交流高壓隔離開關和接地開關》
GB 2536 《變壓器油》
GB5273 《變壓器、高壓電器和套管的接線端子》
GB775 《絕緣子試驗方法》
GB/T4109 《高壓套管技術條件》
GB 1094.1-1996 《電力變壓器 第一部分 總則》
GB 1094.2-1996 《電力變壓器 第二部分 溫升》
GB 1094.3-1996 《電力變壓器 第三部分 絕緣水平和絕緣試驗》
GB 1094.5-1996 《電力變壓器 第五部分 承受短路的能力》
GB/T6451-1999 《三相油浸式電力變壓器技術參數和要求》
JB/T10088-1999 《6～220kV級變壓器聲級》
DL/T574-1995 《有載分接開關運行維護導則》
GB/T13499-1992 《電力變壓器應用導則》
G/T 12325-2003 《電能質量 供電電壓允許偏差》
GB 12326-2000 《電能質量 電壓波動和閃變》
GB/T14549-1993 《電能質量 公用電網諧波》
GB/T 15543-1995 《電能質量 三相電壓允許不平衡度》
GB14285-93 《繼電保護和安全自動裝置技術規程》
GB50217-94 《電力工程電纜設計規范》
GB4856 (IEC255) 《電氣繼電器的絕緣試驗》
DL/T677-1999 《繼電保護設備信息接口配套標準》
《國家電網公司十八項電網重大反事故措施》 國家電網公司
國家現行包裝運輸標準。
其它有關的現行標準。
所有螺栓、雙頭螺栓、螺紋、管螺紋、螺栓夾及螺母遵守國際標準化組織（ISO）和國際單位制（SI）的標準。
依據技術要求，為本工程設計的8MVar ZRSVG產品通過35KV/10kV變壓器連接到35KV母線。裝置跟蹤35KV母線電能質量變化，并根據變化情況調節無功輸出，可實現無功從容性8Mvar～感性8Mvar范圍內連續快速調節，滿足功率因數穩定在0.95以上（可設定）。
動態無功補償裝置SVG采用戶內柜式安裝，35KV/10kV變壓器采用戶外安裝。
本方案提出的ZRSVG系列無功補償裝置，采用現代電力電子、自動化、微電子及網絡通訊等技術，采用先進的瞬時無功功率理論和基于同步坐標變換的功率解耦算法，以功率因數、電網電壓或者兩者分時間段作為控制目標，動態的跟蹤電網電能質量變化來調節無功輸出，實現電網的高質量運行。
系統主電路采用鏈式串聯結構,每相由12個功率單元組成如圖3.1所示，并采用冗余設計；功率單元利用可關斷大功率電力電子器件（如IGBT）組成橋式電路。它的輸出電壓是由多個電平臺階合成的階梯波，開關器件所承受的電壓應力較小，避免大的dv/dt所導致的問題。
圖3.1 主電路鏈式串聯結構
每個功率單元簡化電路如圖3.2所示。每個功率單元均具有完善的保護措施，并且各工作狀態均送回主控系統，主控與各單元信號連接均采用光纖通訊。從圖3.2可以看出，功率單元主回路是典型的“H”橋電路。
圖3.2 功率單元簡化電路
進線柜為變壓器副邊10kV電纜接入點，主要包括輸出電抗器，開關器件，電壓互感器等。

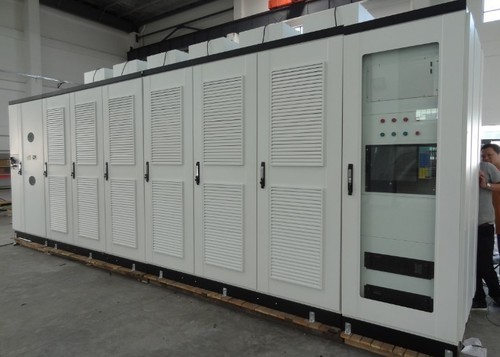

整機外形尺寸：7600（長）*1400（深）*2750（高含風機），整機外形圖和地基圖見圖3.3和圖3.4。
圖3.3整機外形示意圖
圖3.4整機地基示意圖
由于調制過程具有非線性，加上存在運算參數的誤差、以及在整個系統中存在偏移及漂移等因素，因此要得到所要求的控制精度，必須進行閉環控制。
圖3.5 閉環控制原理圖
圖3.5所示為一相控制原理圖，其他兩相控制相同。其中，電流反饋控制，有利于提高對無功電流的控制精度和響應速度。
3.2.2.2控制柜的結構及組成
控制柜采用柜式結構，柜體選用優質 “三防”產品，抗強電磁干擾能力強。信號傳輸通道中用的光纖及附件采用進口優質產品。其它控制系統中的附件，如各類集成電路等都采用國外的知名公司產品。
控制柜由主控機箱、PLC（可編程邏輯控制器）和觸摸屏等幾個主要部分組成。各部分應實現以下功能：
觸摸屏：實時顯示系統運行狀態和數據，查詢與設定系統運行參數以及整機邏輯控制等功能；操作簡單方便，界面友好，是一個人機交互的窗口（下文有詳細說明）；
PLC：高可靠性的工業級PLC，實現整機的邏輯控制，實時與主控部分、觸摸屏通訊，把裝置的運行狀態實時的傳給觸摸屏顯示，并且完成觸摸屏、柜門按鈕對裝置的控制，使整機邏輯與數據通訊的傳輸中樞。
主控機箱：具有自主知識產權及專利的全數字化控制器，由各功能板卡組成，用DSP+FPGA組成的控制核心，充分發揮DSP超強的計算能力和FPGA出色的數據處理能力，實時計算電網所需的無功功率，動態跟蹤與補償，實現了準確計算，高速響應，精確補償?shù)男Ч?
3.2.2.3主控制系統的基本功能
控制柜內控制系統可根據系統電壓/無功的變化情況，實現脈沖發生和分配功能，自動調節裝置無功輸出。
裝置具有供值班員使用的參數設置功能，所有設置的內容不受停電和干擾信號的影響。
控制系統具有和上位機通訊的標準化接口。通訊采用RS485等通訊接口，采用標準Modbus_RTU或用戶自定義等多種通訊協議。高壓開關柜的合閘、分閘等操作及狀態監控可以在現場后臺上位機上實現。
1）裝置過電流保護
2）電網過電壓保護
3）電網欠電壓保護
4）單元過壓保護
5）單元過溫保護
6）單元短路保護
7）單元通訊異常保護
8）光纖傳輸異常保護
裝置內部出現任何電路故障均有告警、停機等相應對策，及時上傳，不會對上級系統造成影響。成套裝置實現自動檢測、遠程手動投切和近程手動投切，各種方式之間有可靠的閉鎖，防止發生事故。檢測、控制均實現完全自動無人值守。
本裝置滿足調節系統電壓、改善功率因數及治理諧波等技術要求，并達到以下技術指標：
1）額定電壓等級和額定電流
本裝置的變壓器副邊額定電壓等級為10kV，額定電流為288A。原邊額定電壓為35KV，額定電流為83A。
2) 功率因數補償
在補償容量足夠前提下，35KV母線側的功率因數值高于0.95（無過補可設定）。
3) 輸出電流諧波
在補償容量足夠前提下，注入系統的諧波電流（THD）≤3%，低于國家標準《電能質量、公用電網諧波》GB/T14549-93中的諧波電流允許值，如表3.2所示：
表3.2 注入系統的諧波電流允許值
|
標準電壓kV |
基準短路容量MVA |
諧波次數及諧波電流允許值，A |
||||||||||||||||||
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
||
|
6 |
100 |
43 |
34 |
21 |
34 |
14 |
24 |
11 |
11 |
8.5 |
16 |
7.1 |
13 |
6.1 |
6.8 |
5.3 |
10 |
4.7 |
9.0 |
4.3 |
|
10 |
100 |
26 |
20 |
13 |
20 |
8.5 |
15 |
6.4 |
6.8 |
5.1 |
9.3 |
4.3 |
7.9 |
3.7 |
4.1 |
3.2 |
6.0 |
2.8 |
5.4 |
2.6 |
|
35 |
250 |
15 |
12 |
7.7 |
12 |
5.1 |
8.8 |
3.8 |
4.1 |
3.1 |
5.6 |
2.6 |
4.7 |
2.2 |
2.5 |
1.9 |
3.6 |
1.7 |
3.2 |
1.5 |
|
66 |
500 |
16 |
13 |
8.1 |
13 |
5.4 |
9.3 |
4.1 |
4.3 |
3.3 |
5.9 |
2.7 |
5.0 |
2.3 |
2.6 |
2.0 |
3.8 |
1.8 |
3.4 |
1.6 |
|
110 |
750 |
12 |
9.6 |
6.0 |
9.6 |
4.0 |
6.8 |
3.0 |
3.2 |
2.4 |
4.3 |
2.0 |
3.7 |
1.7 |
1.9 |
1.5 |
2.8 |
1.3 |
2.5 |
1.2 |
注：a.標稱電壓為220KV的公用電網可參照110KV執行；
b.220KV基準短路容量取2000MVA。
4)輸出容量
本裝置以35kV側母線無功功率作為控制目標，能實現輸出容量從容性8Mvar至感性8Mvar連續、平滑、動態、快速調節的功能。
5)響應時間
本裝置的響應時間能實時動態跟蹤電網電能質量變化，并根據變化情況動態調節無功輸出，實現任意負荷段的高功率因數運行。動態響應時間≤5ms。
6) 諧波特性
動態無功補償裝置輸出電流諧波含量能滿足國標要求，并實現有源濾波功能。
7)運行效率
裝置運行過程中，******有功損耗不大于成套裝置總輸出容量的0.8%。
8) 過載能力
成套裝置應具有短時過載能力，過載無功補償容量為成套裝置總?cè)萘康?0%、時間持續3分鐘開始報警停機。過載無功補償容量為成套裝置總?cè)萘康?0%、時間持續1分鐘保護停機。
電網公共連接點35kV母線的電壓不平衡度≤1.3%，滿足中華人民共和國國家標準《GB/T 15543 2008 電能質量三相電壓允許不平衡度》的要求。
去除背景電壓波動后，在電網公共連接點35kV母線的電壓波動d％≤2%，中華人民共和國國家標準《GB 12326-2008 電能質量 電壓波動和閃變》的要求。
11)冷卻方式
動態無功補償裝置采用強迫風冷方式，能較好的適應現場環境，噪音小。
額定電壓: 10kV
最高電壓： 12kV
額定頻率: 50HZ
貯存溫度：－40～+65℃
運行溫度：-20℃---+40℃
相對濕度: 月平均值不大于90﹪(25℃)，無凝露
海拔高度: ﹤1500m
防護等級： IP43或根據用戶需求定制
地震烈度: 8度
控制電源: 220VAC、380VAC
污穢等級： Ⅳ級
本方案選用3個單相電抗器將裝置和并網變壓器連接起來，電抗器經過特殊設計，噪音小，體積小，重量輕，無需專門的散熱裝置，可滿足額定功率長時間運行。
本系統采用液晶顯示器，具有友好的人機簡體中文操作界面，數據保存至少6個月。能提供以下功能：
1）主接線圖；
