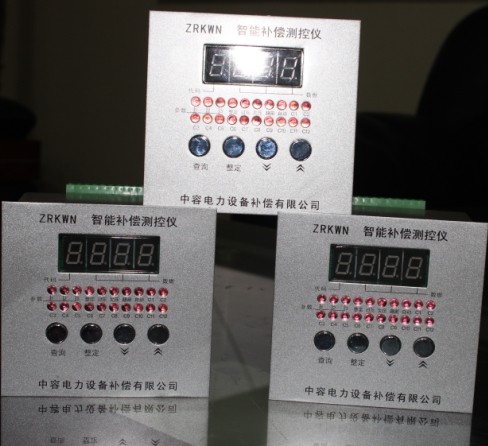

產品簡介ZRKWN型低壓智能補償測控儀以高速微處理器為控制核心，其功能強大、抗干擾能力強、運算速度快，產品采用貼片工藝制造。產品質量可靠，其通過與并聯電容器裝置配套，控制補償電容器自動投切，以提高功率因數，提高電力變壓器的利用效率，降低線損，改善電壓質量。
功能特點
可靠性極高，確保安全
● 在正常工作時，CPU作為主控計算機，是整個控制電路的核心，實現采樣的數據計算，邏輯控制，接收信號并進行控制計算、顯示。
● 所有的對外接線端子均可承受上千伏的電壓沖擊而不影響正常工作，電路具有極高的抗干擾能力。
● 優越的“軟件電子狗”電路和容錯技術，可以自動發現程序運行錯誤并瞬間復位計算機，徹底杜絕了“死機”現象，因此本產品沒有“復位”鍵。
● 獨有的“硬件電路故障保護電路”，確保控制器內任意電路損壞后或“死機”瞬間都不會引發輸出誤動作，保證了本產品有朝一日損壞后不會成為定時炸彈。
自動化程度高，操作方便
● “傻瓜機”的設計風格，簡單、實用的個性。自動運行時完全不需人為干預，出現問題時自動退出故障設備。
● 設置的參數永久保存，不受停電影響。
通用面廣,適應性強
● 既可以控制等容量電容器又可控制不等容量電容器或者等容和差容混合情況。
● 具有供值班員使用的運行設置和供安裝維護人員使用的調試設置。用戶無需提供變電站設備參數和運行情況。
● 具有自動控制、手動操作等多種工作方式。
電容控制算法先進
● 對同容量電容，按無功容量決定投切，按動作次數的多少選取電容實行均衡投切。
● 對不同容量電容，按無功量大小自動選擇匹配電容逐個投入和切除并兼顧動作次數，不會出現投切振蕩。
● 對既有不同容量電容，又有等容量電容情況，可先按無功量大小自動選擇匹配電容容量，再根據動作次數對等容電容實行均衡投切。
● 可以實現電容組合投切，以最少的電容組數實現******的電容控制。例如三組電容可產生七種電容量?？刂聘_，無功補償一次到位。減少成套裝置的成本和空間。對電容容量比值關系無限制。
● 可以按照任意指定次序?qū)Φ热莼虿坏热蓦娙葸M行投切。
● 可任意撤出停運的電容而不影響控制。
● 可定義輸出通道為電容控制或電抗器控制，電容、電抗器投切不碰面。
保護和故障診斷
● 能抵抗嚴重的諧波干擾，不會出現控制電壓誤判并引起誤動作。
● 具有動態自檢功能，控制器內部控制參數出錯以及非嚴重性故障均可報警并閉鎖。
● 當出現電網電壓過高或過低時，自動切除電容后報警并閉鎖，故障消失后可自動恢復工作。
控制策略
當以電壓為控制物理量時：
● 實測電壓處于電壓上下限之間時控制器維持現狀不動作。
● 實測電壓高于電壓上限時，延時開始計時，當延時大于預先設定值時，控制器發出切電容器命令。
● 實測電壓低于電壓下限時，延時開始計時，當延時大于預先設定值時，控制器發出投電容器命令。
當以無功功率（PF）為控制物理量時
● 當功率因數低于目標功率因數下限且實測無功功率大于某路電容容值時，延時開始計時，當延時大于投切延時，控制器發出投電容器命令。
● 當功率因數高于目標功率因數上限時，控制器計算需要切除的電容，延時開始計時，當延時大于投切延時，控制器發出切電容器命令。
技術參數
● 工作電壓：交流200V～240V
● 額定頻率：50Hz
● 取樣電壓：AC220V ±20％ 三相四線
● 取樣電流：0～5A三相四線 (總進線電流互感器二次側)
● 控制輸出：12路 DC12V電平輸出 COM輸出為+12V
● 控制對象（即電容投切開關）：控制復合開關、晶閘管電子開關
● 電容組合方式：12共；9共3分；6共6分；3共9分；12分
● 電容器容量設置：0kvar～999 kvar 級差1
● CT變比比值設置： 1～999 級差 1
● 控制延時：1～999S
使用環境條件
● 環境溫度：-40℃ ～ +85℃；
● 相對溫度：25℃時小于90％；
● 大氣壓力：79.5kPa ～ 106.0kPa（海拔2000m及以下）。
安裝說明
將控制器裝入裝置面板開孔糟內（開孔113MM×106MM）內，卡子卡在如圖所示的開孔上,螺絲擰緊.
接線說明
◆供電電源
1、2為220V交流電源。
◆采樣接法
3、4、5分別接A相電壓、B相電壓、C相電壓；6接零線；7、8接A相電流，9、10接B相電流，11、12接C相電流。
◆投切輸出接法
13-24分別接1-12路控制信號,每路輸出直流電流≤50毫安；25腳為公共端（+12V）。
